Ini Bagian-Bagian Mikrometer Sekrup dan Fungsinya yang Wajib Dipahami Teknisi
Dalam dunia teknik dan manufaktur, kesalahan pengukuran sekecil 0,01 mm saja bisa menyebabkan komponen tidak presisi atau gagal dipasang. Karena itu, memahami bagian-bagian mikrometer sekrup dan fungsinya menjadi hal wajib bagi teknisi, mekanik, maupun operator produksi.

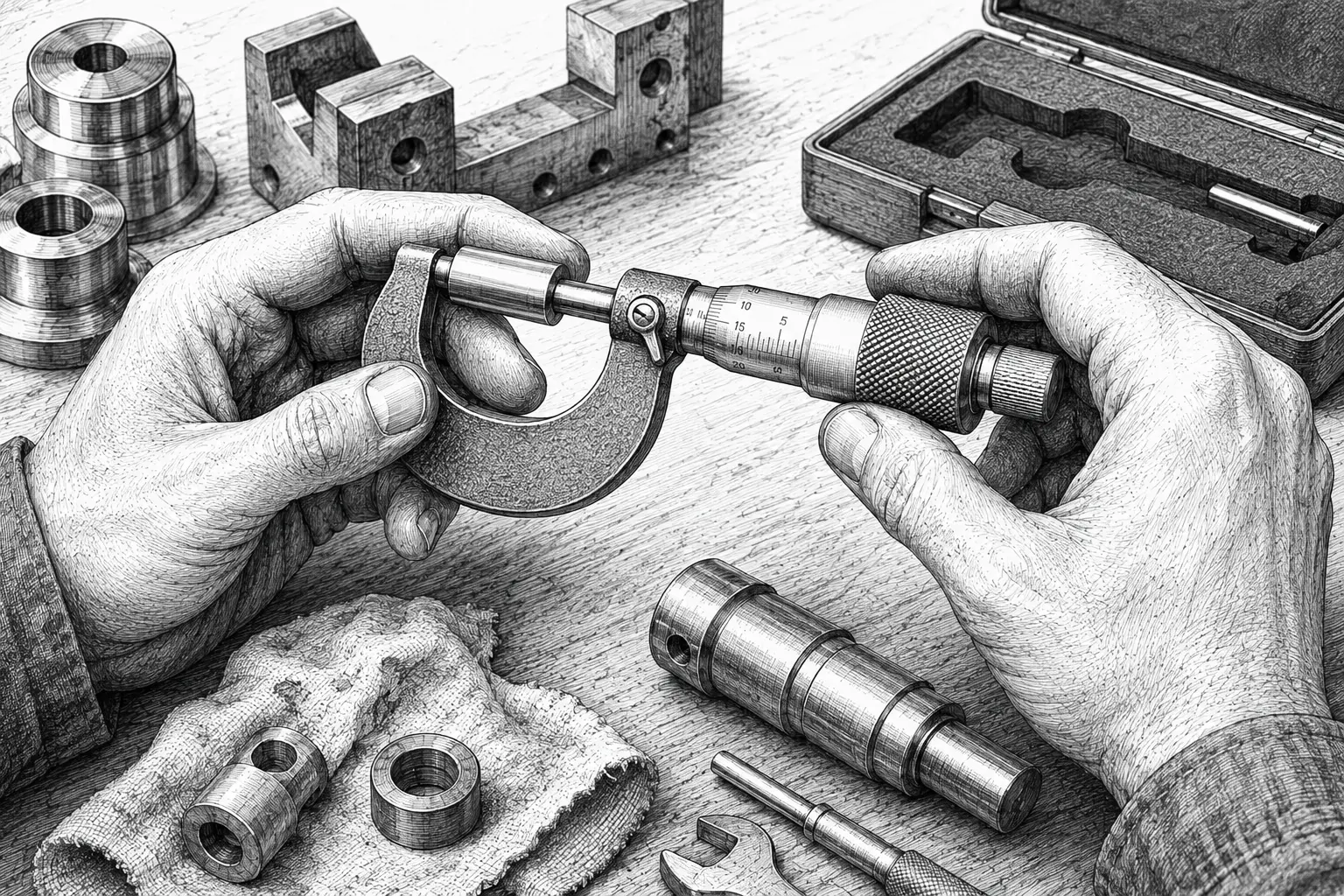

Mikrometer sekrup sendiri merupakan alat ukur presisi berbasis sistem ulir yang mampu menghasilkan ketelitian hingga 0,01 mm, sebagaimana digunakan dalam standar pengukuran industri modern.
Fungsi Mikrometer Sekrup
Sebelum masuk ke bagian-bagiannya, penting untuk memahami fungsi utama alat ini:
- Mengukur ketebalan benda kerja (plat logam, plastik, dll)
- Mengukur diameter luar (baut, poros, pipa kecil)
- Mengukur kedalaman atau diameter dalam (dengan tipe tertentu)
- Menjaga standar kualitas produksi agar sesuai toleransi desain
Dengan kata lain, mikrometer memastikan setiap komponen berada dalam batas ukuran yang presisi.
Bagian-Bagian Mikrometer Sekrup dan Fungsinya
Berikut komponen utama yang wajib dipahami:
1. Frame (Rangka U)
Bagian utama berbentuk U yang berfungsi sebagai penopang seluruh struktur mikrometer agar tetap stabil saat digunakan.
2. Anvil (Poros Tetap)
Permukaan tetap yang menjadi titik referensi saat benda kerja dijepit untuk proses pengukuran.
3. Spindle (Poros Gerak)
Bagian yang bergerak maju dan mundur untuk menjepit benda kerja ke arah anvil.
4. Sleeve / Skala Utama
Skala tetap dalam satuan milimeter yang digunakan sebagai pembacaan awal hasil pengukuran.
5. Thimble / Skala Nonius
Bagian yang diputar untuk menggerakkan spindle sekaligus membaca hasil dengan ketelitian hingga 0,01 mm.
6. Ratchet Stop
Mekanisme pengatur tekanan agar penjepitan benda kerja tetap konsisten dan tidak berlebihan.
7. Lock Nut
Berfungsi untuk mengunci posisi spindle agar hasil pengukuran tidak berubah saat dibaca.
Tabel Ringkas Bagian Mikrometer Sekrup
| Bagian | Fungsi |
|---|---|
| Frame | Menopang alat agar stabil |
| Anvil | Titik referensi tetap |
| Spindle | Menjepit benda kerja |
| Sleeve | Skala utama (mm) |
| Thimble | Skala presisi (0,01 mm) |
| Ratchet Stop | Mengatur tekanan ukur |
| Lock Nut | Mengunci hasil ukur |
Tips Agar Hasil Pengukuran Lebih Akurat
- Bersihkan benda sebelum diukur
- Gunakan ratchet hingga tekanan stabil
- Pastikan posisi alat tegak lurus terhadap benda
- Hindari mengukur benda panas atau bergetar
- Simpan mikrometer di tempat kering dan aman
Tips ini juga umum digunakan dalam standar kalibrasi alat ukur industri seperti Mitutoyo dan referensi metrologi teknis.
Memahami bagian-bagian mikrometer sekrup dan fungsinya bukan hanya soal teori, tetapi keterampilan dasar dalam dunia teknik. Dengan mengenali setiap komponen, proses pengukuran menjadi lebih akurat, konsisten, dan sesuai standar industri.
FAQ Seputar Mikrometer Sekrup
1. Apa fungsi utama mikrometer sekrup?
Mikrometer sekrup digunakan untuk mengukur dimensi kecil dengan tingkat presisi tinggi hingga 0,01 mm.
2. Apa perbedaan spindle dan anvil?
Anvil adalah bagian tetap, sedangkan spindle adalah bagian yang bergerak untuk menjepit benda kerja.
3. Kenapa harus menggunakan ratchet saat mengukur?
Ratchet berfungsi menjaga tekanan agar tidak terlalu kuat sehingga hasil pengukuran tetap konsisten dan tidak merusak benda.
4. Apakah mikrometer bisa digunakan untuk semua benda?
Tidak. Mikrometer hanya cocok untuk benda berukuran kecil dan presisi, seperti baut, poros, atau plat tipis.
5. Bagaimana cara menjaga mikrometer tetap akurat?
Simpan di tempat kering, hindari benturan, dan lakukan kalibrasi secara berkala sesuai standar industri.
